Tu je rekapitulácia projektu výroby stolného futbala, aby ste si sami mohli vyrobiť vlastný stolný futbal. Na podporu vášho úsilia nájdete v tomto návode na stiahnutie 3D CAD model. A nakoniec, v priloženej galérii obrázkov na konci tohto článku je vidieť množstvo mojich skutočných konštrukčných detailov pri samotnej výrobe.

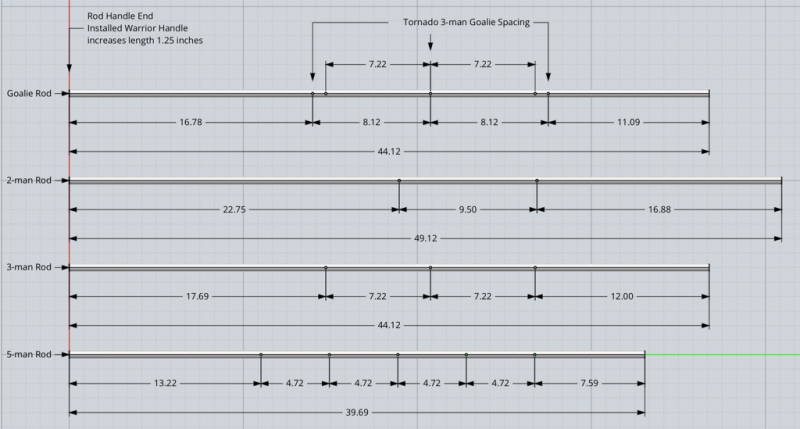

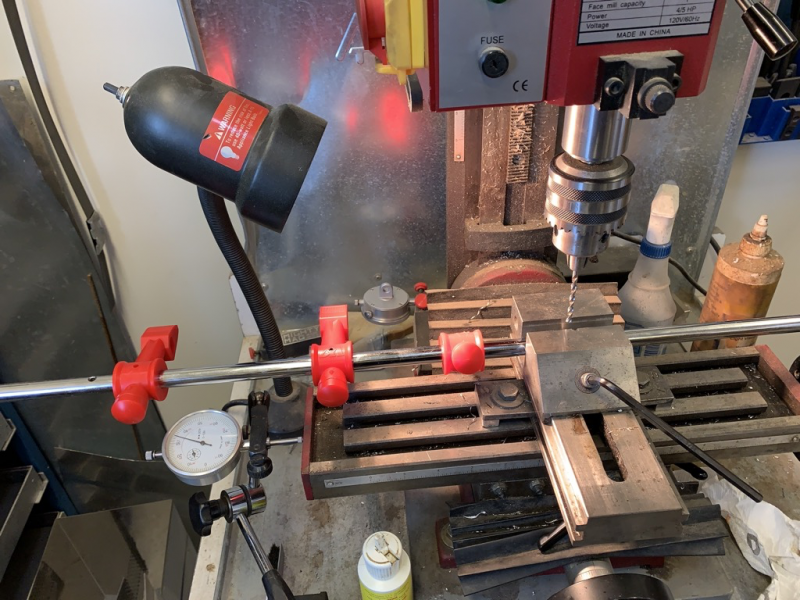

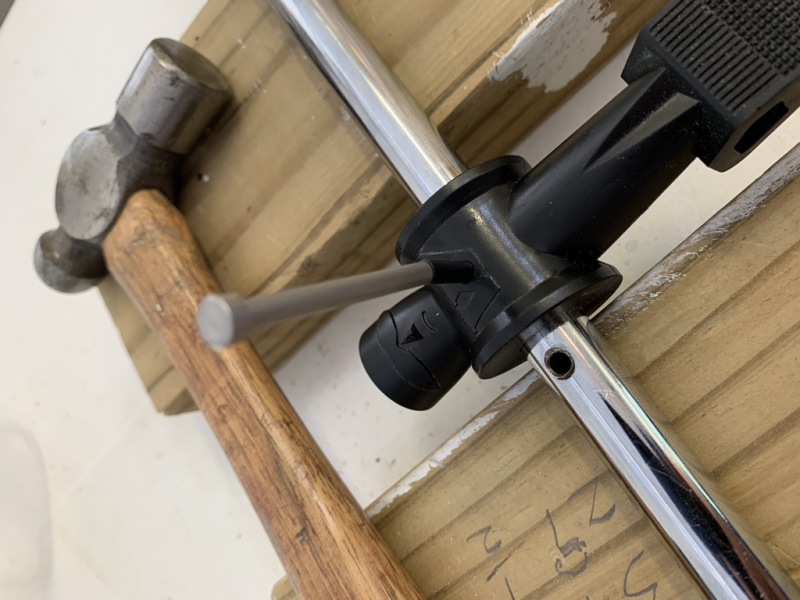

Môj stolný futbal kombinuje obľúbené usporiadanie ihriska Tornado (rovné ihrisko, trojčlenný brankár) s cenovo dostupnými (ale vynikajúcej kvality) komponentmi RETA Italy (16 mm pevné tyče, 2-dielne ložiská, nastaviteľné vyrovnávacie nohy). Na brankárske tyče som použil upravené tyče RETA 3-diery (2 nové otvory v každej tyči). Design stolného futbala obsahuje osadenie turnajovej kvality; veľmi robustnú konštrukciu korpusu v kvalite nábytku a niveláčné nohy.

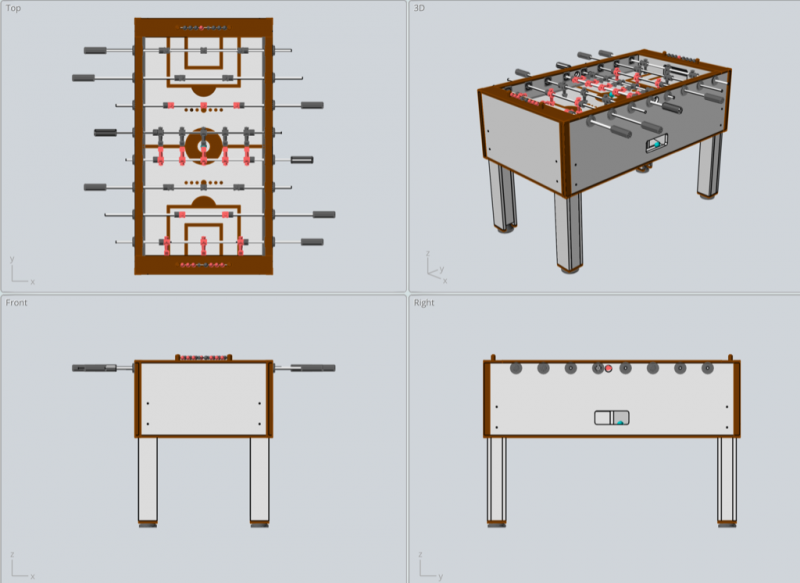

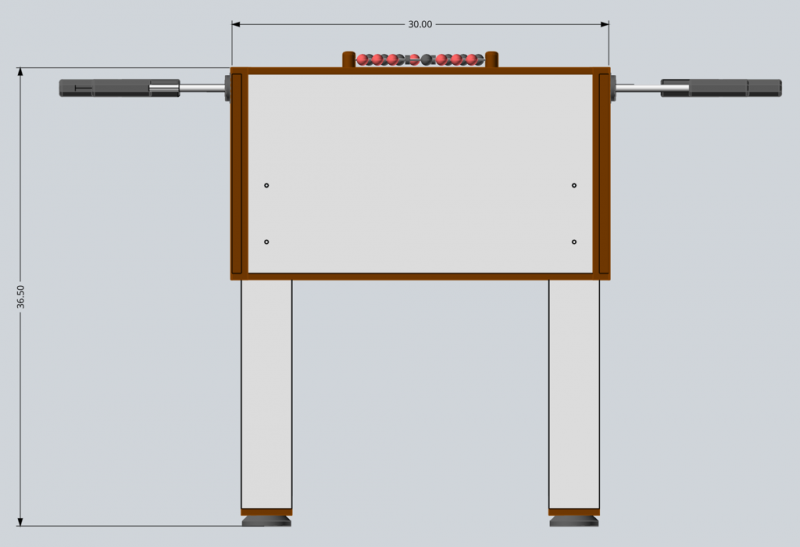

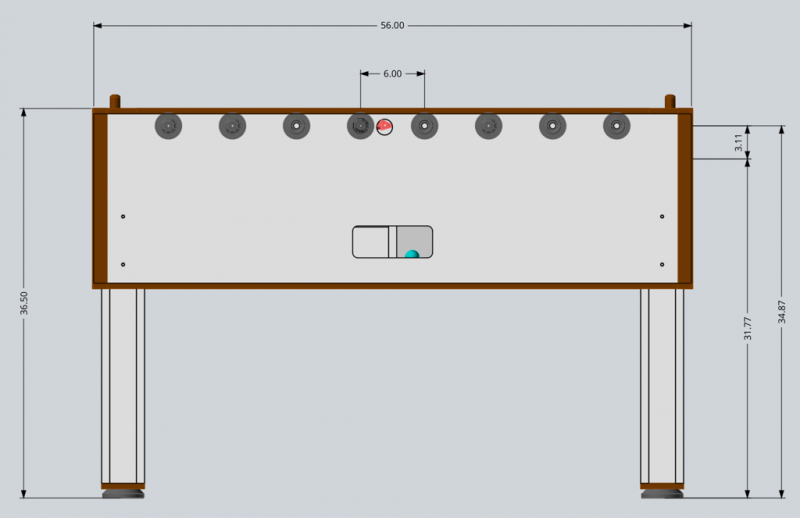

Svoj návrh som vytvoril pomocou programu na 3D modelovanie (Moi3D) a súbory na stiahnutie sú poskytované v niekoľkých bežných formátoch súborov CAD. Po dokončení môjho modelu som ho použil na prípravu zoznamov dielov a následný nákup dielov, materiálov a spojovacieho materiálu.

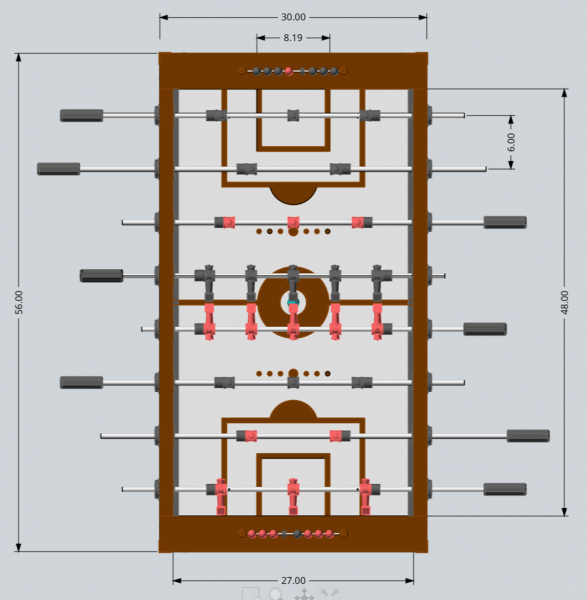

Ak máte záujem postaviť si vlastný stolný futbal, budete sa musieť najprv rozhodnúť pre tyč s jedným brankárom (hracia plocha so zdvihnutými rohmi) alebo americkú verziu s tromi brankármi (rovná hracia plocha). Potom si pred začatím stavby zakúpte tyče, priechodky tyčí, dorazy, mantinely a nivelačné nohy. Tieto diely budete potrebovať, aby ste sa uistili, že rozmery vášho návrhu sú správne. Môj 3D model je dimenzovaný pre trojčlennú brankársku tyč (rozloženie Tornado), ale používa diely značky RETA.
Dizajn a konštrukciu stolného futbala možno rozdeliť do štyroch hlavných častí:
- Najprv som potreboval urobiť ihrisko so správnym rozložením a rozmermi.
- Ďalej som potreboval korpus s hracou plochou vo správnej výške.
- Korpus musel riešiť návrat loptičiek z bránky ihriska do výrezov pre návrat loptičky na stranách skrine.
- Potom som pridal nohy s vyrovnávaním, takže som mal rovné ihrisko vo správnej výške nad podlahou.
Ihrisko:

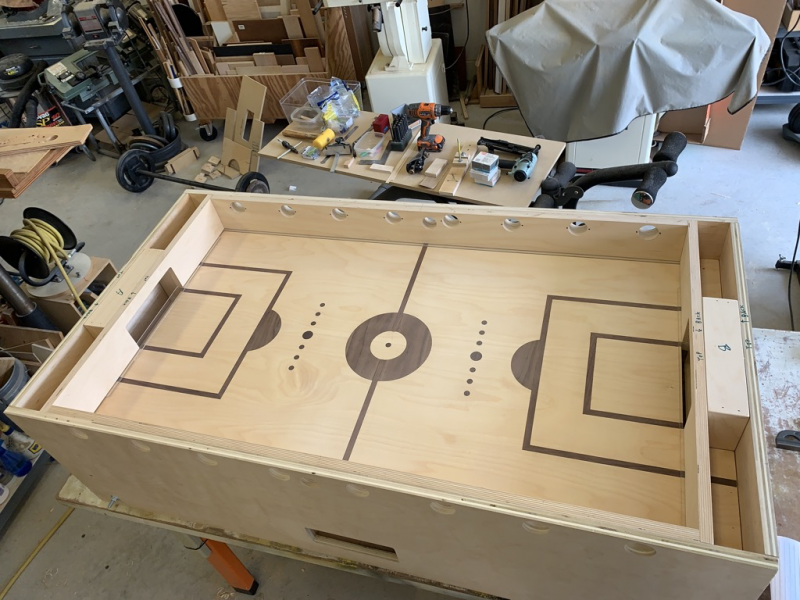

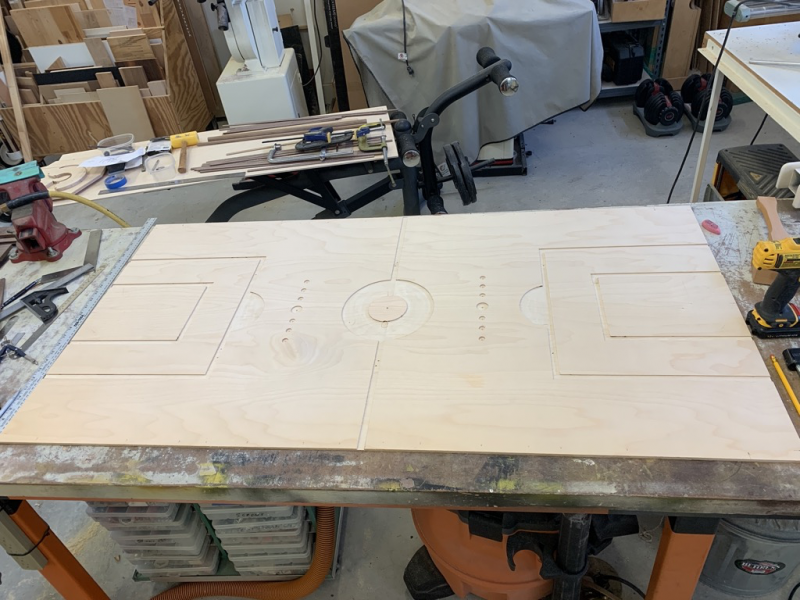

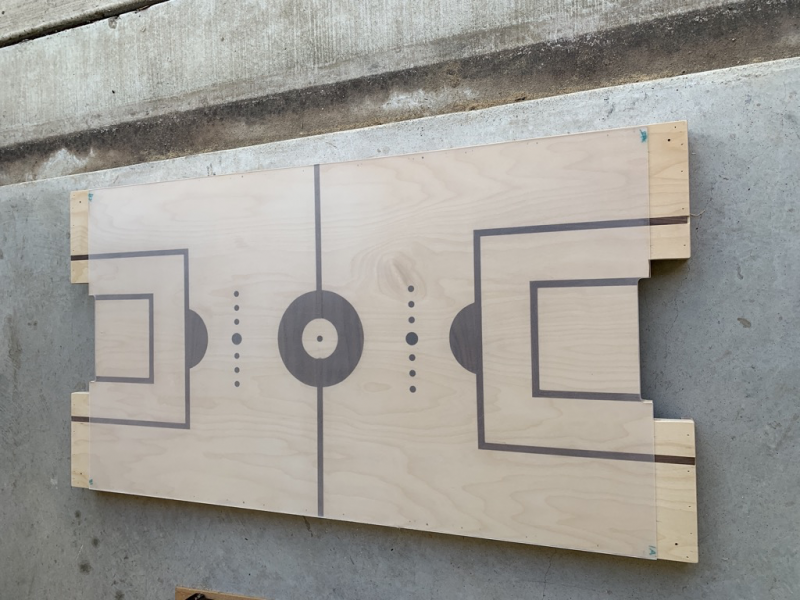

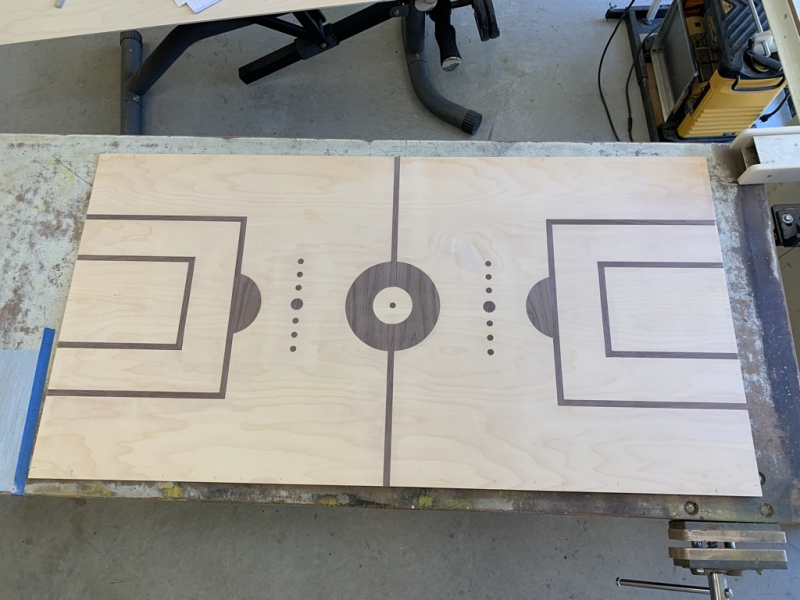

Spodná časť ihriska: Použil som 3 mm číry akryl, orechové vykládanie, 1/4″ preglejku z baltskej brezy a 3/4″ MDF pre samotné ihrisko. Pomocou frézky som vyrezal intarzované zárezy na označenie rozloženia poľa v 1/4″ preglejke. Po nalepení orechových intarzií a brúsení v jednej rovine s preglejkou bola preglejková hracia plocha najprv upravená niekoľkými vrstvami stieracieho laku a potom nalepená na MDF. Ťažká MDF zabezpečila veľmi rovný a pevný základ. Potom, čo som vynaložil toľko úsilia na vytvorenie rozloženia vkladaného ihriska, chcel som chrániť vkladaný povrch. A tak som „brúsil" 3 mm akrylový povrch, aby som odstránil lesklý, hladký povrch pomocou orbitálnej brúsky a brúsneho kotúča so zrnitosťou 60. Na prilepenie akrylu na preglejku bolo následne použité lepidlo v spreji. Pri použití lepidla v spreji som mal počkať na suchší deň. Studený sprej skondenzoval na preglejke niekoľko kvapôčok vody, ktoré zanechali na povrchu niekoľko malých vodných stôp. Po dokončení stolného futbala vrátane lakovania boli pridané lepiace pásy po stranách ihriska (cca 0,5 mm x 15 mm). Tieto tenké pásiky majú správnu veľkosť, takže loptička neuviazne v mŕtvej zóne pozdĺž bočnej steny.
Celkovo som s hotovou hracou plochou veľmi spokojný. Ihrisko je dokonale rovné a brúsený akryl poskytuje vynikajúcu kontrolu loptičky. Ak potrebujete jednoduchšie riešenie rozloženia poľa, môžete rozloženie jednoducho namaľovať alebo prípadne vytvoriť a objednať grafický presah. Všetky rozmery ihriska sú k dispozícii v 3D modeli na stiahnutie.

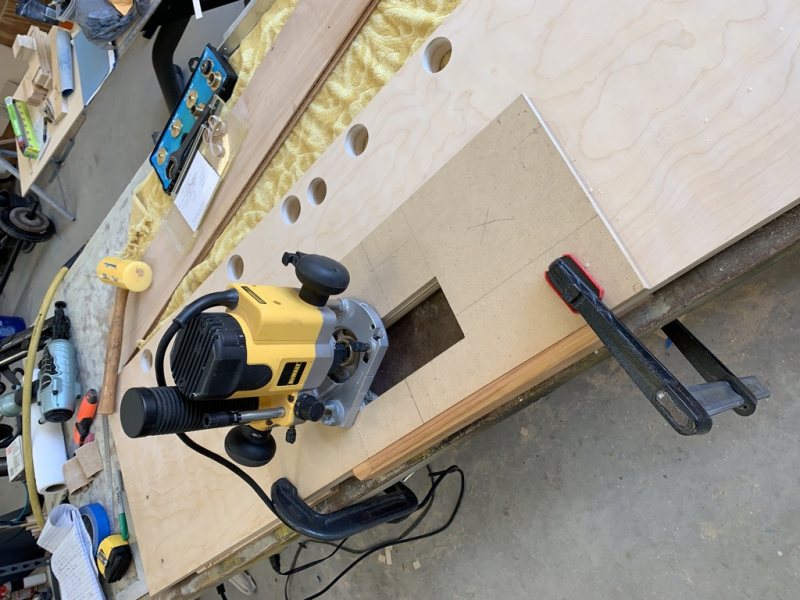

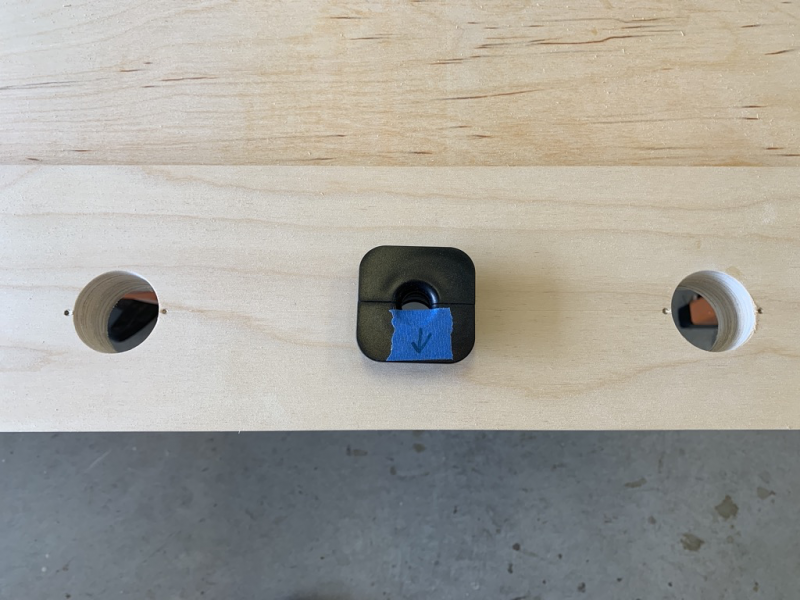

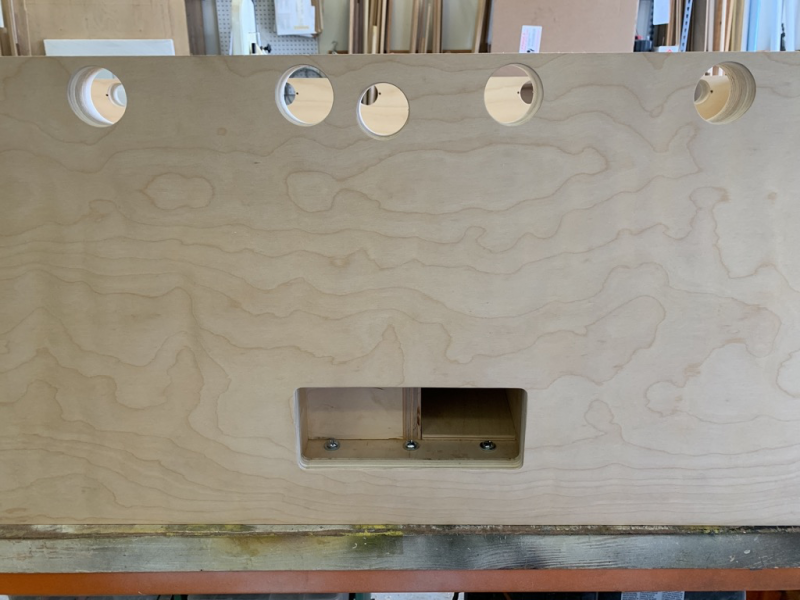

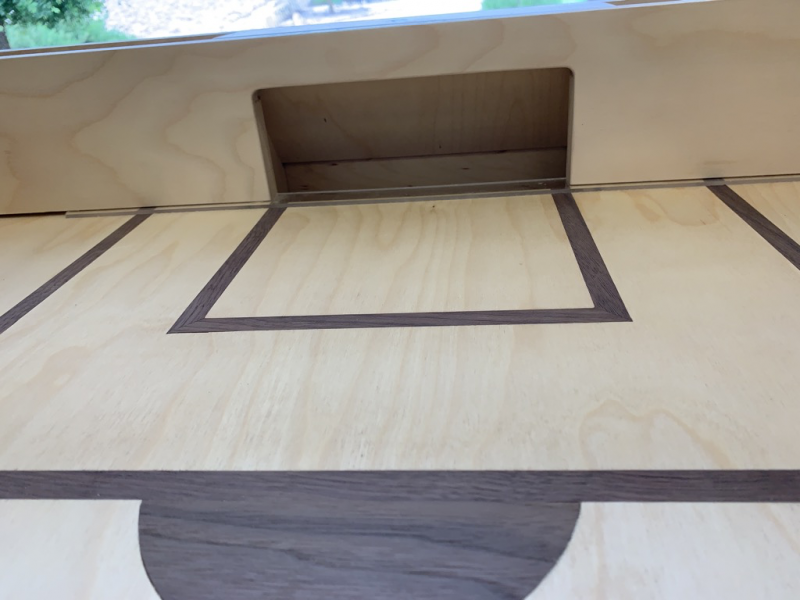

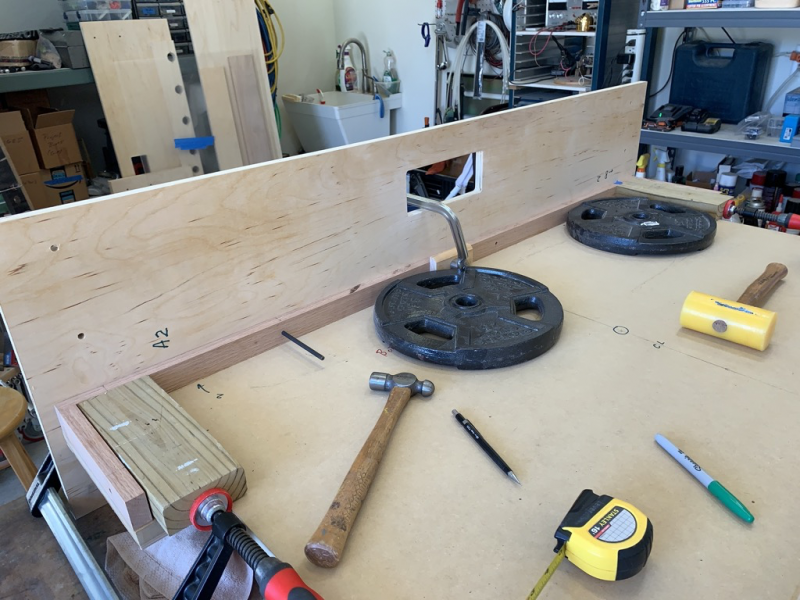

Konce bránky + strany ihriska: Použil som 3/4″ preglejku z baltskej brezy na výrobu čiel korpusu (s výrezmi bránok) a bočníc (s výrezmi pre priechodky tyčí). Frézka so šablónovým bitom a šablóna boli použité na vyrezanie brankového otvoru na každom konci. Výrezy priechodiek boli vyrobené potom, čo som prilepil každú stranu ihriska k zodpovedajúcej strane skrine. Po zlepení som bol schopný presne označiť umiestnenie otvorov pre tyč a vyvŕtať otvory pomocou vrtáka o priemere 42 mm. Starostlivo som tiež označil a vyvŕtal otvory pre indexovacie/prídržné čapy ložiska tyče (2 pre každé ložisko). Konce hracej plochy boli inštalované po zoskrutkovaní bokov korpusu a ihriska.

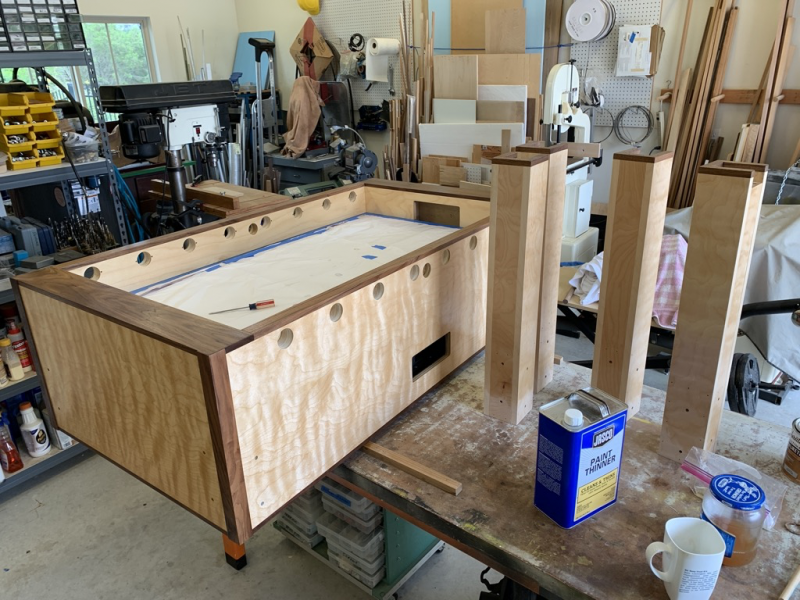

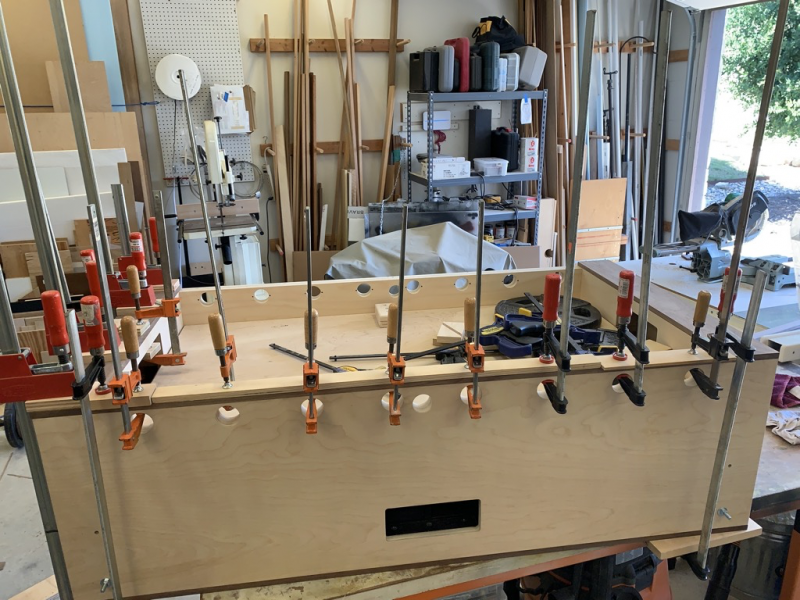

Korpus: Môj stolný futbal je umiestnený v našej obývacej izbe, takže som chcel, aby vzhľad stola bol tiež prvotriednej kvality. Vybral som teda 3/4″ preglejku z brezovej dyhy s orechovými ozdobnými lištami. Na konečnú úpravu som použil 8 vrstiev laku (satén). Boky korpusu sú pripevnené k hracej ploche pomocou skrutiek a závitových tyčí. Starostlivo som označil a vyvŕtal tieto zodpovedajúce otvory, aby som sa uistil, že zostavený korpus je obdĺžnikový a otvory pre tyče na protiľahlých stranách sú presne naproti sebe. Konce hracej plochy (nie konce korpusu) boli priskrutkované k stranám hracej plochy (nie spodnej), keď boli boky korpusu pripojené k dnu ihriska. Ďalej bolo na miesto prilepené blokovanie koncov korpusu (rozperky medzi koncami hracej plochy a koncami skrine). Potom boli konce skrine prilepené a priskrutkované k týmto koncovým blokom a základňa ihriska bola priskrutkovaná ku koncu korpusu pomocou závitových tyčí a skrutiek. Po zostavení bol korpus veľmi pevný, ale stále umožňoval odstránenie ihriska. Teraz, keď bol korpus a ihrisko zmontované, dočasne som nainštaloval priechodky a tyče a zistil som u niekoľkých ložísk nejaké točivé trenie. Takže som tieto otvory pre tyče ľahko vybrúsil, aby som zlepšil zarovnanie otvorov, aby sa tyče ľahko otáčali v ložiskách.
Teraz som mal zostavenú základnú skriňu a hraciu plochu; overil rozmery ihriska; a testoval tyče a ložiská. Orechové obloženie skrine bolo inštalované až potom, čo bol stolný futbal kompletný a pripravený na lakovanie.

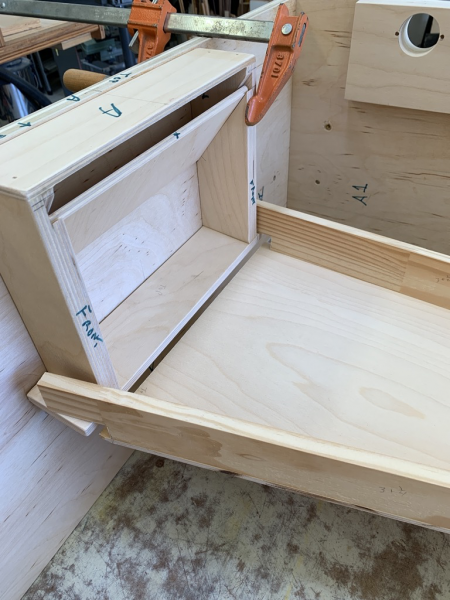

Vracanie loptičky: Chcel som, aby strelený gól urobil klasický „rachot" a potom sa vrátila loptička správnemu tímu. Potreboval som teda zachytávaciu krabicu s „chrastiacou doštičkou" a zvodom loptičky na každej strane skrine. (Získaná loptička sa vráti tímu, ktorý nedá gól.)
Strelený gól:
- spadne na dno zachytávacieho boxu
- zosúva sa po šikmej rampe spojenej so strednou rampou
- spadne na správnu strednú rampu, kde je loptička nasmerovaná do bočného výrezu skrine.

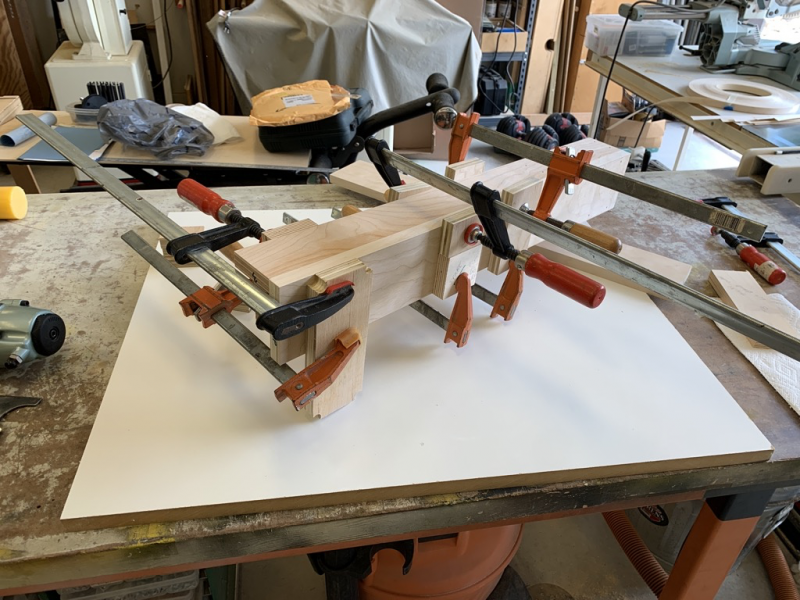

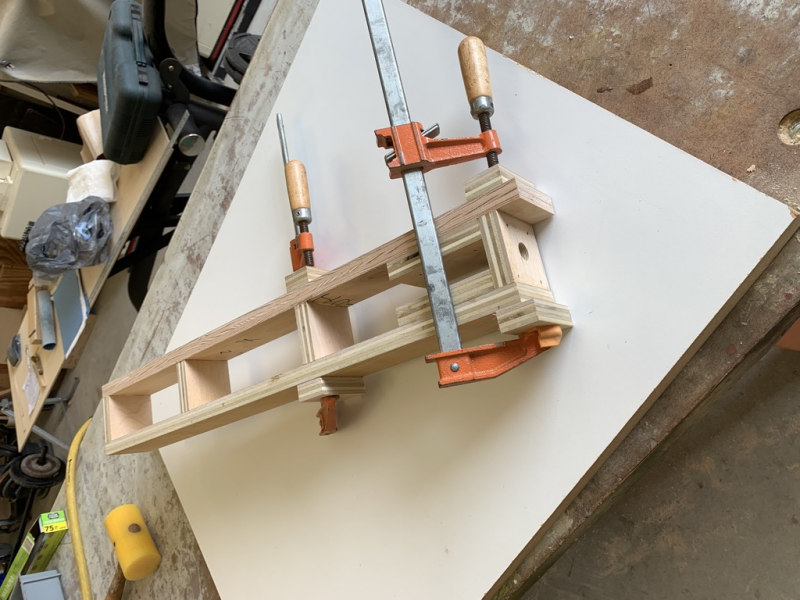

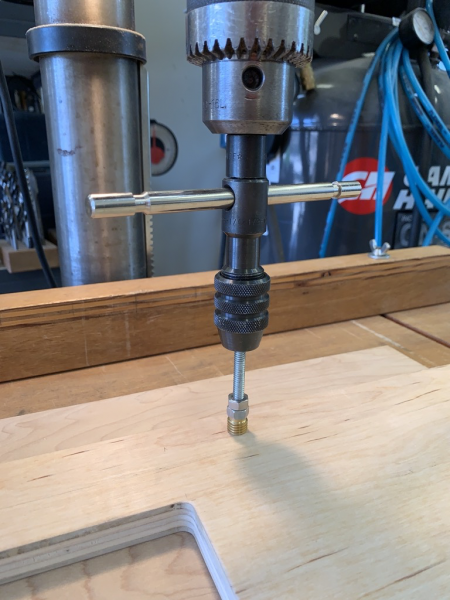

Bočná vratná rampa: Moja zostava bočnej vratnej rampy na loptičky slúži dvojakému účelu. Zostava vedie loptičku z prechodovej rampy do bočného výrezu a navyše zostava spája dve strany korpusu pre väčšiu tuhosť. Táto zostava stredovej rampy prijíma skórovanú loptičku z jednej z dvoch prechodových rámp a potom ju nasmeruje do správneho bočného výrezu korpusu, kde možno loptičku ľahko vybrať. Táto odnímateľná zostava bočnej vratnej rampy je pripevnená k stranám skrine pomocou dvoch L-konzol, skrutiek a závitových vložiek.
Nohy

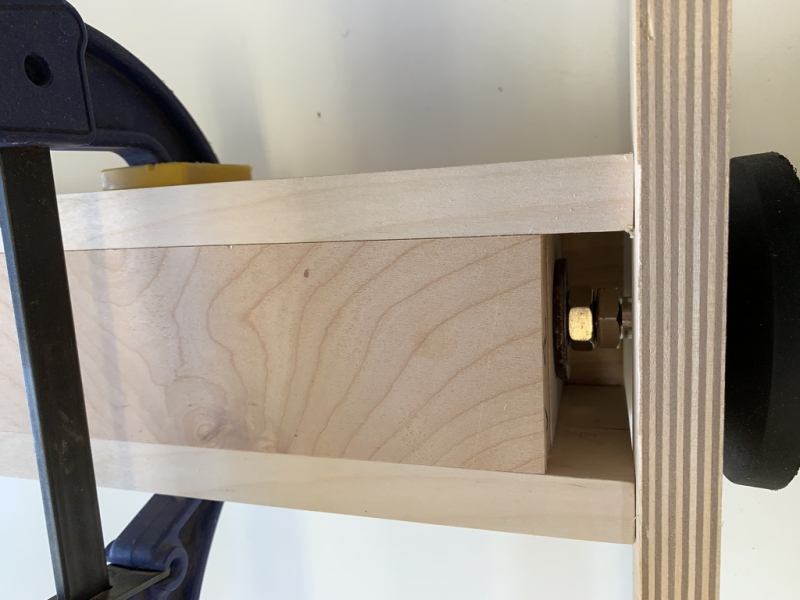

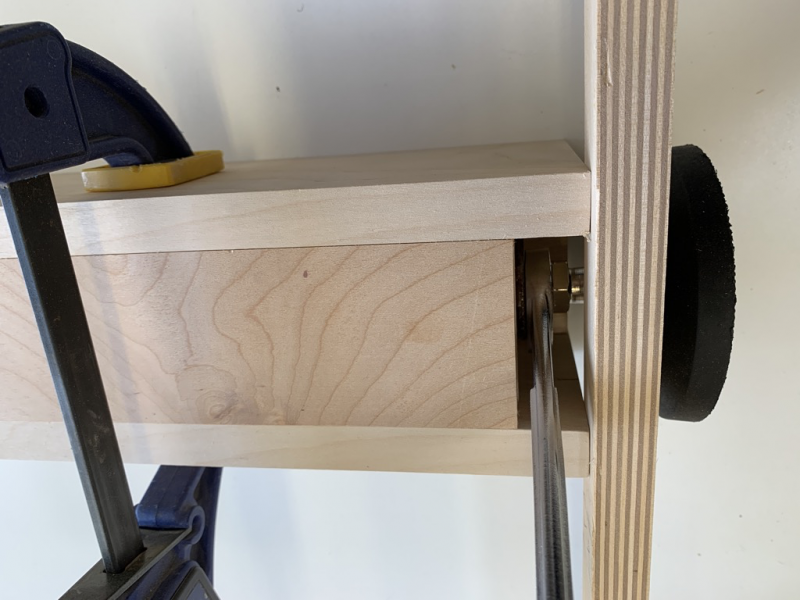

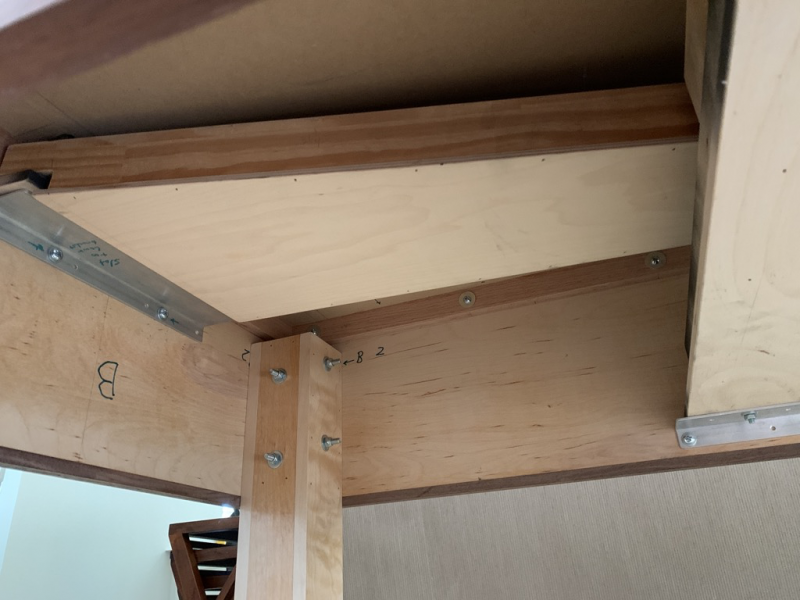

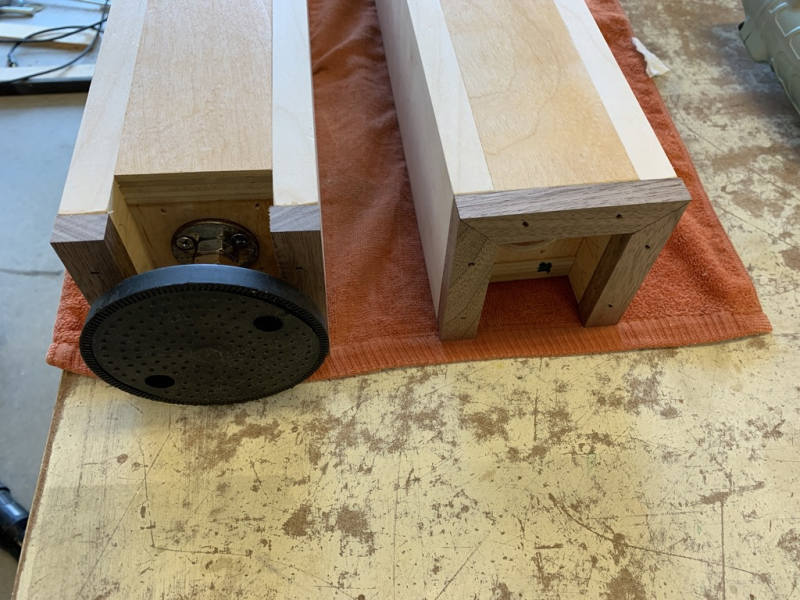

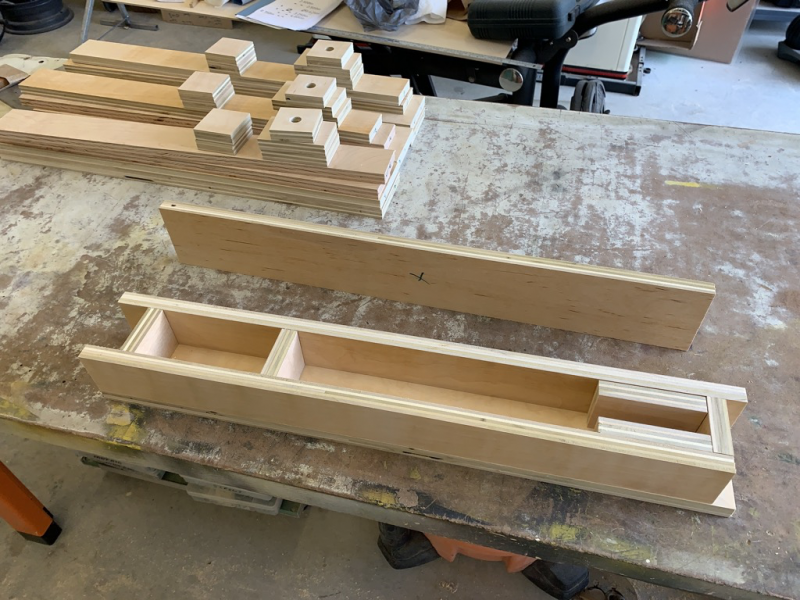

Dobre, hneď dopredu priznám, že nohy na mojom stolnom futbale sú preinžinierované! Môj stolný futbal je však stabilný ako skala a pri tvrdom hraní sa vôbec neposúva. Na nohy som použil 3/4″ brezovú dyhovanú preglejku plus 1/2″ orechové ozdobné lišty na spodné obloženie. Žehliaca páska z brezovej dyhy kryje odkryté hrany preglejky. Výrezy v spodnej časti nôh umožňujú prístup k nastavovacím skrutkám vyrovnávača nôh. Vnútorné blokovanie zvyšuje tuhosť pre horné koncové skrutky a spodný koniec, kde sa montujú vynikajúce nivelačné nohy značky Longoni. Dĺžka nôh s nainštalovanými nivelačnými nohami umožňuje drobné úpravy vyrovnania ihriska podľa potreby. Pre väčšiu tuhosť som chcel, aby nohy tesne priliehali k obom stranám korpusu stolného futbala. Takže som starostlivo upol každú nohu na miesto a potom som označil otvory pre skrutky na následné vŕtanie. Moje nohy stolného futbala, po priskrutkovaní ku korpusu, robia korpus takmer nezničiteľným.
Povrchová úprava dreva
Keď som pridal orechové obloženie, použil som brúsny papier so zrnitosťou 220 na ľahké obrúsenie dyhovej preglejky a orechového obloženia. Potom som svoj stolný futbal nalakoval ôsmimi vrstvami stieracieho laku, ktorý sa ľahko a veľmi zhovievavo nanáša. Stačí pridať 30 % až 50 % riedidla do štandardného laku a ste pripravení na aplikáciu. Naučil som sa používať čerstvý lak; medzi jednotlivými vrstvami nechajte dostatok času na schnutie; a medzi vrstvami ľahko obrúste. S trochou trpezlivosti budete mať veľmi profesionálny a odolný povrch.
Záverečné myšlienky:

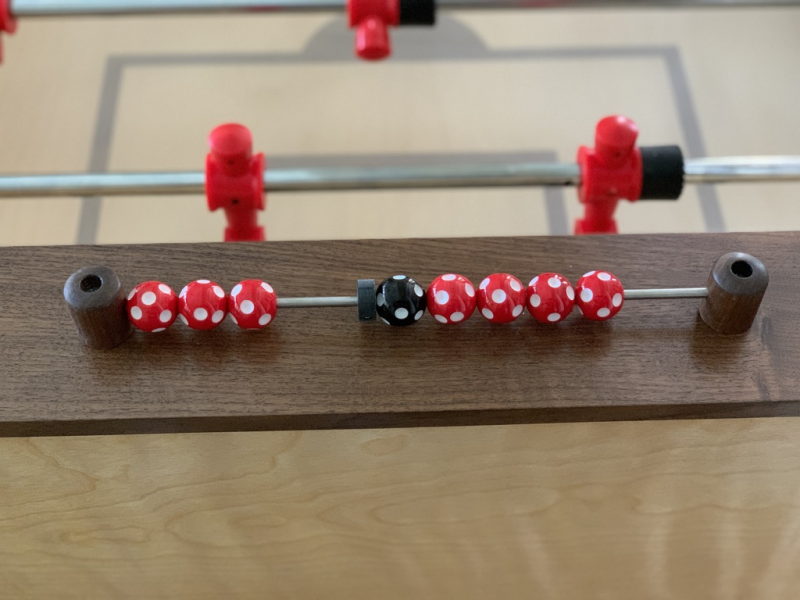

Nakoniec som pridal počítadlo gólov.

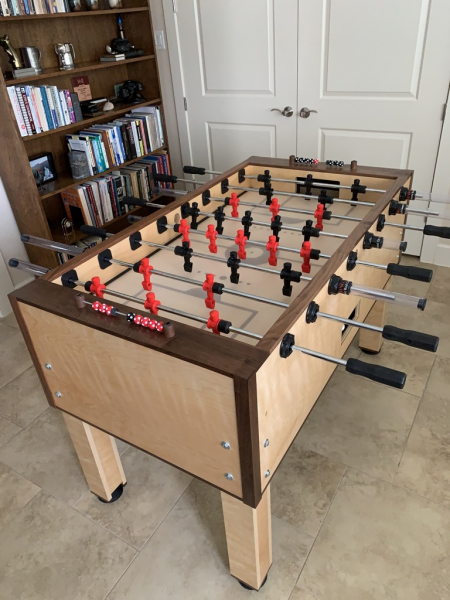

Som veľmi spokojný s náhradnými dielmi pre stolný futbal talianskej značky RETA, vzhľadom stola a hlavne hernou akciou môjho stolného futbala. Dúfam, že vám tieto poznámky a môj 3D model budú užitočné.
Súbory CAD 3D model: https://leisurenotes.com/wp-content/uploads/2022/01/foosball-table-20220105-03-CAD-files.zip
Môj súbor zip na stiahnutie obsahuje niekoľko bežných formátov súborov 3D modelu CAD (skp, STEP, OBJECT, 3dm).
